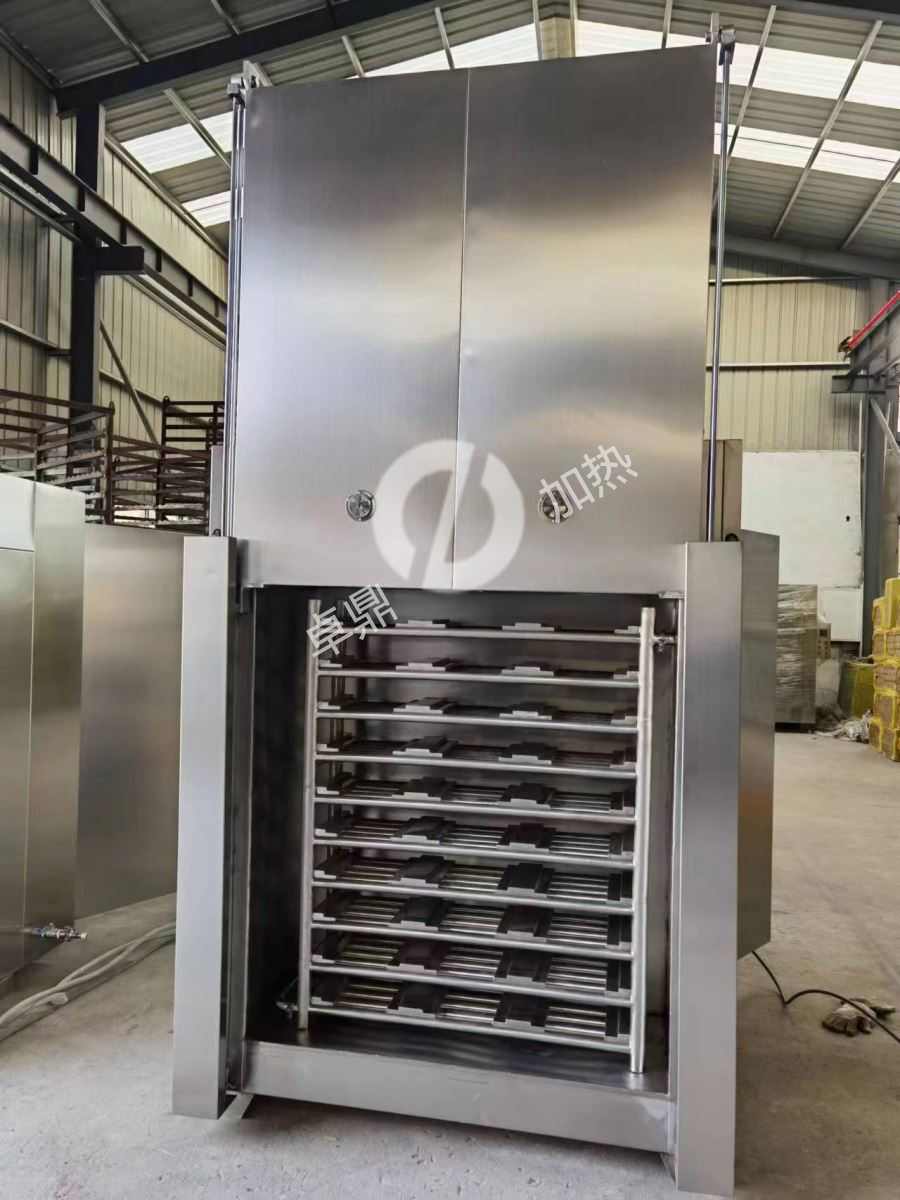

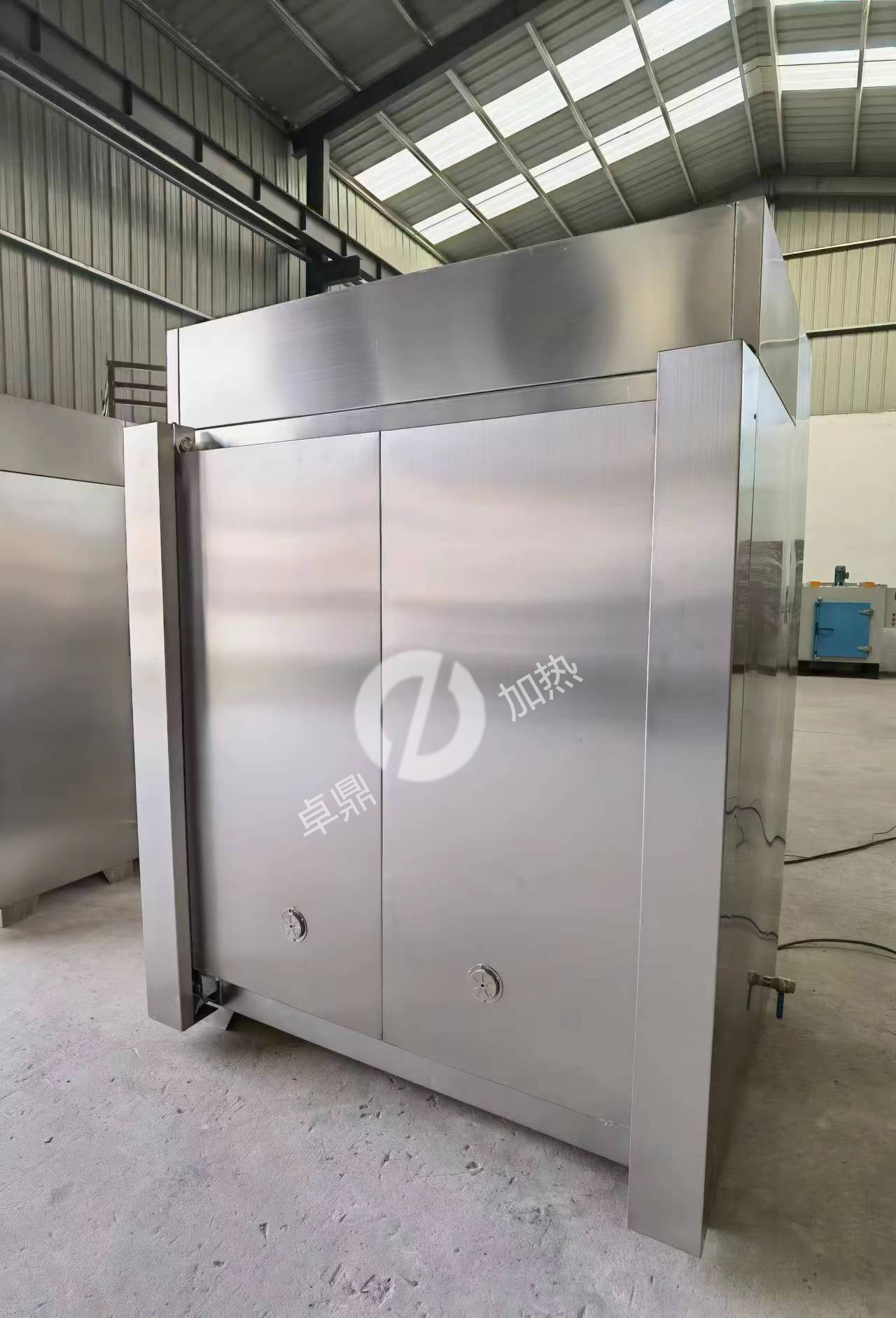

防爆水浴烘箱 BHX-SY圖片

防爆水浴烘箱 BHX-SY設備用途

水浴防爆烘箱主要用于粉末狀高爆類易燃易爆產品烘干，在防止點燃火花、燃點方面實現避免同時，對粉塵防爆也做了預防，設備主要用于烈性炸藥、推進劑、及汽車安全氣囊藥劑的生產。

防爆水浴烘箱 BHX-SY設計標準

1、GB3836.1-2000《爆炸性環境用防爆電器設備通用要求》

2、GB3836.2-2000《爆炸性環境用防爆電器設備隔爆性電器設備“d”》

3、GB3836.4-2000《爆炸性環境用防爆電器設備本質安全型電路和電器設備“I”》

4、GJB93-86 《工業自動化儀表工程施工及驗收規范》

5、WJ30059-2021《軍工燃燒爆炸品工程設計安全規范》

防爆水浴烘箱 BHX-SY技術參數

防爆水浴烘箱 BHX-SY結構簡介

本設備為箱式提升門結構，烘箱設計按照防爆要求設計制造。

設備在工作中，烘箱夾套熱量與烘架散發的熱量通過熱輻射作用于工作室內的物料，熱量輻射距離均勻，確保溫度均勻性的一致。

本設備主要由箱體、箱門、保溫材料、加熱水套、烘架、排氣系統、防爆安裝管線安裝、電氣控制幾部分組成。

1．箱體:箱體是由殼體骨架及殼體鋼板構成 。

骨架以8#槽鋼焊接而成的鋼結構框架，作為整體箱體的支承框架，立柱將箱體保持所需的工作高度，殼體骨架保持箱體正常狀態下的工作穩定。設備外殼采用δ1.5mm  SUS304不銹鋼制作。

    箱體工作室滿焊，確保烘烤時腐蝕性氣體進入保溫層腐蝕骨架，同時，清洗時水不會進入保溫層。

2．箱門：箱門外殼由型鋼和不銹鋼板焊接加工成型為整體結構，內部填充巖棉做保溫層，箱門四周配有硅橡膠密封條，使箱口熱量不得外溢。箱門為氣動提升方式。

3．保溫材料：為了使烘箱快速升溫，節約能耗，提高控制精度，在外殼和內襯之間填充80mm巖棉塊，作為保溫隔熱層。它具有重量輕、蓄熱量小、使用壽命長等特點。

4．加熱水套：加熱水套內外采用δ3.0mm  SUS304不銹鋼制作，水套內焊接加強筋，確保內膽的強度，水套安裝防爆加熱管、液位變送器、排污口、防爆電磁閥。

5．烘架：烘箱配置SUS304烘架，烘架也是熱水循環的通道，熱水通過循環泵從烘架底部進入烘架管道，通過管道內隔擋使熱水按照循環路徑通過各層管道，從上部流出進入熱水箱再次加熱補充熱量，依次反復使箱內達到使用溫度要求。

烘架的每層擱架上制作藥盤擺放架，藥盤不可以直接擺放在加熱管道上，直接擺放會導致物料受熱不均勻，從而導致產品品質的不一致。

烘架每層設置S型水循環盤管通道。

6.排氣系統：烘箱頂部設排氣口一只，用于排除箱內異味和換氣使用，排氣方式為手動調節操作。

7．電氣控制：

●人機界面：西門子S7-200smart＋PLC主機以及溫控擴展模塊，控制系統程序采用梯形圖語言，源程序（包括主程序、子程序和程序塊）和引用的第三方語言程序均要開放，不設置保護密碼和上載下載限制。系統帶交換機，控制部分能實現與總控通訊。

●觸摸屏選用昆侖通態1271GN。觸摸屏能實現和各種工藝參數的設定，實時顯示生產線的運行狀態；可設置多種配方，每種配方的各參數能設置并保存至觸摸屏內;有人工輸入批次、工作時間、報警界面、數據采集界面等功能；設置二層密碼保護，分操作級和管理級。風控開關、水泵控制開關、循環風機開關、加熱控制開關等控制開關、加熱啟停的信號都通過PLC組成整體。

●溫度控制：溫度采集信號（熱電偶）采用模擬量輸入給PLC，通過PLC運算輸出模擬量信號給控溫執行元件來調整輸出功率的大小，從而達到精確控溫的目的。

●加熱控制：固態繼電器輸出，周波控制器無極調整加熱功率比例輸出。溫度傳感器實時檢測箱內的溫度，并向儀表輸送4-20mA信號，儀表根據PID參數控制加熱水箱的加熱器通斷，從而來精確控制水溫。

●溫度監控：電氣控制配置溫度監控，實時檢測箱內溫度，當烘箱內溫度傳感器或者儀表損壞后，導致箱內溫度升高，監控儀表檢測到溫度異常后立即關閉加熱系統，并發出聲光報警。

●循環風機轉速：烘箱循環風機配置無極變頻器，可根據風量狀態無極調速，實現風量可調節。

●相關工藝動作間互鎖、門機聯鎖、延時功能，出料窗延時0～5min打開，延時時間可設定。

●保護系統：風機、箱門提升機構控制采用過流、過熱、缺相保護，控制箱和烘箱箱體采用接地保護，接地電阻小于4 歐姆，確保安全生產。

●烘箱安裝壁掛防爆控制柜，設置急停按鈕、開始按鈕、停止按鈕等，方便操作。現場用的按鈕、指示燈、報警燈采用防爆型。

●控制系統具有自動診斷功能，具有故障報警和自動停機功能，在發生故障時能顯示故障位置和故障信息，方便維修。

●設備可實現單工位自動和半自動的切換；在自動方式下運行時，系統按預定程序自動運行，不接受人工的誤操作和不合理的操作指令（停止和急停指令除外）。半自動運行方式下，裝置按照設定的流程和操作人員的指令實行調試、維修。

●控制箱：烘箱控制系統為兩臺設備采用一套電控系統，電控箱分為防爆區域使用的防爆控制柜與非防爆區普通控制柜，防爆控制柜用于低壓電氣系統安裝，普通控制柜用于觸摸屏安裝。

●防爆穿線管安裝：設備防爆控制箱以及與循環風機連接、與溫度變送器的連接均采用防爆連接方式（防爆軟管+絲牙+穿線管+防爆格蘭頭）。

防爆水浴烘箱 BHX-SY產品質量及售后服務承諾

1、合同生效后乙方二周內提供設備安裝平面布置圖；

2、設備交付驗收后，質保期為一年，質保期內屬非人為性所造成的設備損壞，乙方提供免費服務，甲方配合解決。乙方須在接到通知后，4小時內給予響應，24小時內派有關人員到達現場，2天內予以解決，使其恢復使用。

防爆水浴烘箱 BHX-SY驗收要求

1、設備的安裝，調試由乙方負責，對甲方相關技術人員和操作人員提供免費技術和操作、維修等方面的技術指導和培訓。

2、按雙方簽訂的上述技術協議，在乙方現場進行設備預驗收，在甲方指定地點進行終驗收。

3、設備在甲方允許的情況下，先連續空運轉5小時，然后再進行負荷運行。需連續完成不少于1000件的產品烘干檢測，良品率滿足技術要求。

4、設備應符合國家規定的行業相關要求。

防爆水浴烘箱 BHX-SY技術資料

 1、設備應有制造質量證明，儀器、儀表必須具有相關質檢合格證。

    2、必須提供電器設備的防爆資質證明及合格證書。

    3、設備操作、維護說明書及主要元器件使用說明書各三套。

    4、最新程序資料應齊套，包括PLC程序和觸摸屏程序的電子文件、紙質備份、程序流程圖、I/O數據表、電氣電路圖等資料。

 5、提供兩套設備使用說明書、設備結構設計圖。

防爆水浴烘箱 BHX-SY設備配置清單

以上所列的是防爆水浴烘箱 BHX-SY的詳細信息，更深入的技術資料，請于我們的工程師聯系，公司電話:025-85710008/85710818；南京卓鼎加熱設備有限公司為您提供優質的真空干燥箱DZF系列技術和服務;
